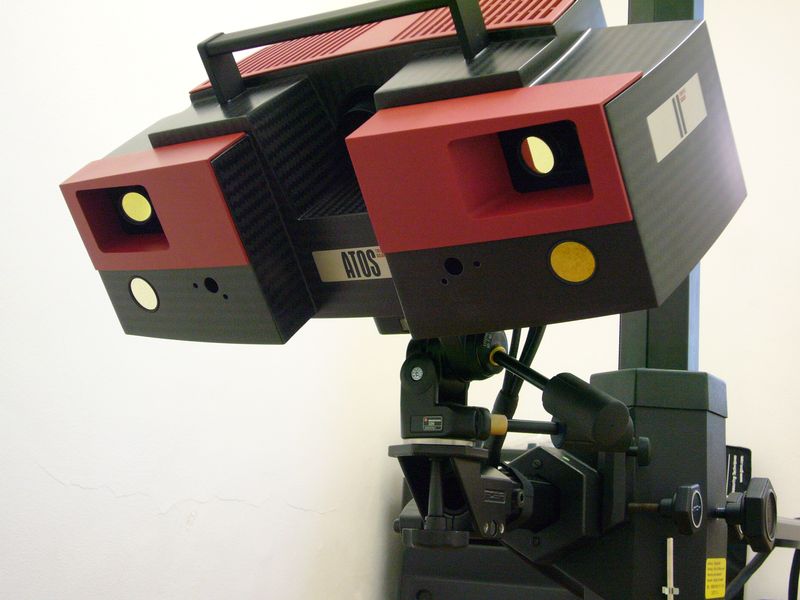

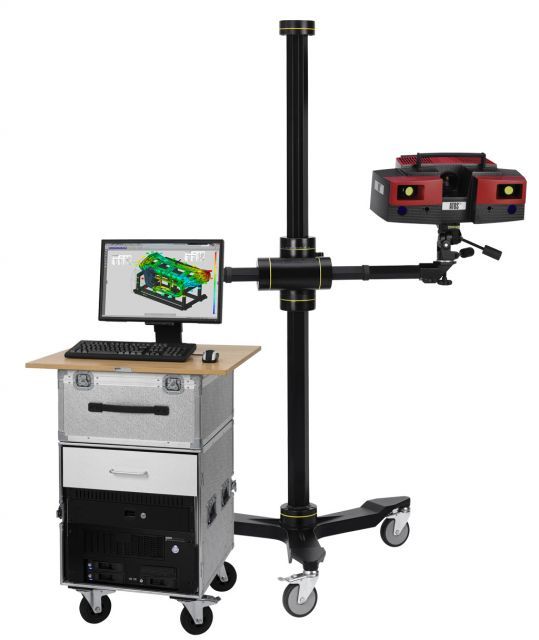

ATOS II Triple Scan

Přednosti systému

  • flexibilita (jedním zařízením lze měřit objekty od několika milimetrů do několika metrů)
  • vysoké rozlišení (až 120 bodů na 1mm)
  • mobilita (systém lze převážet v osobním automobilu)
  • jednoduchost ovládání (automatický přepočet transformací)
  • hmotnost a velikost měřeného objektu je prakticky neomezená
  • po úpravě povrchu lze měřit lesklé a průhledné objekty
  • lze měřit měkké materiály a horké formy

Proces měření

  • rychlé měření s vysokou hustotou dat (velká rozlišitelnost detailů)
  • hustota dat je dána použitým zařízením a pohybuje se v rozmezí od 5 000 000 do 16 000 000 bodů na 1 záběr
  • proces měření je založen na principech optické triangulace, fotogrammetrii a metody Fringe Projection
  • na povrch objektu jsou promítány pruhy světla, které jsou snímány pomocí dvou kamer s CCD čipem
  • software z těchto záběrů vypočítá prostorové souřadnice jednotlivých bodů
  • automatické složení jednotlivých záběrů do jednoho celku je zajištěno referenčními značkami nebo metodou best fit na skenovaný tvar
  • za účelem naskenování celého objektu lze pohybovat skenerem i měřeným objektem

Výstupy z digitalizace

  • optimalizovaná polygonální síť (STL)
  • mrak bodů
  • řezy (body)
  • obrysové a kontrastní křivky (body)
  • barevná mapy odchylek od CAD modelu (obrázky)
  • délkové a úhlové kóty, tolerance tvaru a polohy (GD&T), primitiva ( roviny, válce, koule…)
  • protokol měření (ASC, CSV, PDF)
  • Export do prohlížeče GOM Inspect
